Apakah jenis injap cek?

Dalam sistem kawalan bendalir,periksa injapboleh menghalang aliran balik media dan memastikan aliran cecair satu arah. Injap yang sangat praktikal ini direka bentuk dalam pelbagai jenis mengikut aplikasi dan keperluan yang berbeza, masing -masing dengan ciri -ciri struktur dan fungsi yang unik.

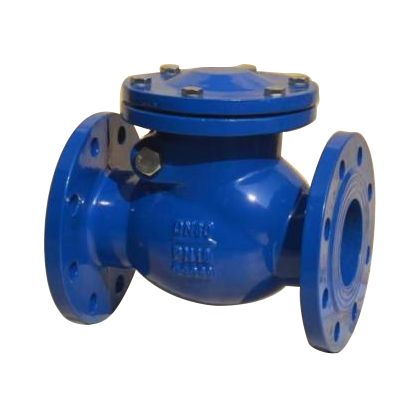

1. Injap Semak Swing

Cakera injapInjap Semak Swingadalah berbentuk cakera, dan ia dibuka dan ditutup dengan berputar di sekitar aci berputar saluran tempat duduk injap. Saluran dalaman injap diselaraskan, jadi rintangan alirannya agak kecil, yang sangat sesuai untuk keadaan berkaliber besar dengan kadar aliran rendah dan perubahan keadaan aliran yang jarang berlaku. Walau bagaimanapun, ia tidak sesuai untuk aliran berdenyut. Dalam kes aliran berdenyut, prestasi pengedapnya mungkin tidak sebaik jenis injap cek.

Injap semak swing boleh dibahagikan kepada jenis tunggal-flap, jenis double-flap dan jenis multi-flap mengikut caliber injap yang berbeza.

2. Injap semak angkat

Cakera injap injap cek lif dibuka dan ditutup dengan meluncur di sepanjang garis pusat menegak badan injap. Ia mempunyai struktur padat dan pekali rintangan cecair yang agak besar, dan berfungsi dengan baik dalam tekanan tinggi dan berkaliber kecil. Kaedah pemasangan injap pemeriksaan angkat adalah berbeza. Mengikut ciri ini, mereka juga boleh dibahagikan kepada injap cek lif menegak dan injap pemeriksaan lif mendatar. Yang pertama lebih sesuai untuk saluran paip menegak, sementara yang terakhir adalah biasa dalam saluran paip mendatar.

3. Injap Pemeriksaan Aliran Aksial

Injap Semak Aliran Axial adalah jenis injap cek khas yang bergantung pada daya aliran sederhana untuk menolak cakera injap untuk bergerak di sepanjang paksi untuk mencapai penutupan pesat. Injap ini digunakan secara meluas dalam industri seperti petrokimia, terutamanya dalam beberapa keadaan yang memerlukan tindak balas yang cepat, kehilangan tekanan rendah dan bunyi yang rendah. Ia lebih sesuai untuk keadaan kerja yang keras.

4. Injap Semak Rama -rama

Theinjap cek rama -ramadinamakan selepas cakera injap rama -rama yang unik. Injap mempunyai kawasan aliran yang besar apabila dibuka, mengurangkan rintangan bendalir, dan mempunyai struktur mudah, berat ringan, dan pemasangan yang mudah. Ia digunakan secara meluas dalam pelbagai sistem kawalan bendalir.

Empat di atas adalah jenis yang lebih biasaperiksa injap. Sudah tentu, terdapat beberapa jenis injap semakan khas, seperti injap cek mampatan dan injap pemeriksaan saluran paip, yang biasanya direka mengikut keperluan aplikasi tertentu dan dapat memenuhi keperluan situasi khas.
