Cara Mengukur Injap Rama -rama

Injap rama -ramadigunakan secara meluas dalam aplikasi perindustrian dan domestik untuk mengawal aliran bendalir. Mengukur injap rama -rama dengan betul adalah penting untuk memastikan pemasangan yang betul, keserasian dengan sistem paip, dan prestasi optimum. Berikut adalah panduan langkah demi langkah untuk mengukur injap rama-rama:

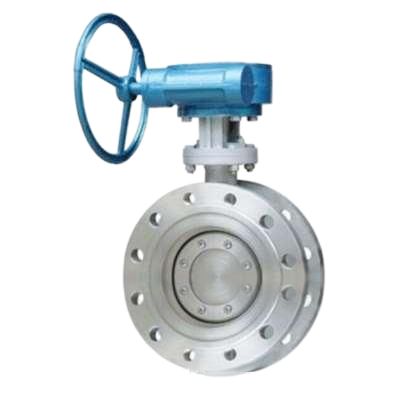

1. Memahami komponen untuk mengukur

Sebelum mengukur, membiasakan diri dengan bahagian -bahagian injap rama -rama yang memerlukan dimensi:

- Badan injap: Perumahan utama yang mengandungi cakera dan tempat duduk.

- cakera: plat bulat yang berputar untuk mengawal aliran bendalir.

- Tempat duduk: Permukaan pengedap antara cakera dan badan injap.

- batang: aci yang disambungkan ke cakera, yang memindahkan gerakan dari penggerak.

- Flanges: Titik sambungan antara injap dan saluran paip.

2. Alat yang anda perlukan

- Mengukur pita atau caliper

- Spesifikasi rujukan atau lembaran data

- tolok saiz paip (pilihan)

3. Langkah untuk mengukur aInjap rama -rama

a) Tentukan saiz injap

- Diameter nominal (DN): Ukur diameter di dalam paip injap akan dipasang. Saiz injap harus sepadan dengan diameter nominal paip.

- Bore injap: Ukur diameter dalaman injap apabila dibuka sepenuhnya untuk memastikan ia sepadan dengan paip.

b) Ukur jarak tatap muka

-Jarak tatap muka: Ukur jarak antara kedua-dua bebibir (atau hujung) badan injap. Ini penting untuk memastikan injap sesuai dalam sistem saluran paip.

c) Ukur dimensi bebibir

- Ukur diameter luar (OD) bebibir.

- Periksa diameter bolt bulatan (BCD): Diameter bulatan yang dibentuk oleh titik tengah lubang bolt.

- Mengira dan mengukur lubang bolt: Sahkan bilangan lubang dan diameternya.

d) mengukur cakera injap

- Ukur diameter cakera injap. Pastikan ia tidak mengganggu diameter dalaman paip atau kelengkapan apabila dibuka sepenuhnya.

e) Periksa panjang batang dan diameter

- Ukur panjang batang injap untuk mengesahkan ia sesuai dengan keperluan penggerak atau mengendalikan anda.

- Ukur diameter batang untuk memastikan keserasian dengan penggerak atau pengendali manual.

f) Periksa pelepasan

- Pelepasan Pengendalian atau Penggerak: Jika injap menggunakan tuil atau penggerak, ukur pelepasan yang diperlukan di sekitar batang untuk mengendalikannya dengan bebas.

4. Pertimbangan penting

a) Piawaian dan spesifikasi

Injap rama -rama dihasilkan mengikut piawaian tertentu seperti ANSI, DIN, atau JIS. Pastikan pengukuran mematuhi standard yang berkaitan dengan rantau atau aplikasi anda.

b) Penarafan tekanan

Sahkan kelas tekanan injap (mis., PN10, PN16) untuk memastikan ia memenuhi keperluan tekanan operasi sistem.

c) keserasian bahan

Walaupun bukan pengukuran langsung, memastikan bahan injap (mis., Keluli tahan karat, besi mulur) serasi dengan cecair yang dikendalikan adalah kritikal.

d) Pemeriksaan tempat duduk dan meterai

Periksa dimensi tempat duduk injap dan permukaan pengedap untuk dipakai atau kerosakan. Pastikan diameter tempat duduk sepadan dengan dimensi cakera untuk meterai yang betul.

5. Menggunakan lembaran data pengeluar

Banyak injap rama -rama dilengkapi dengan data data teknikal yang terperinci. Cross-check pengukuran anda dengan lembaran data untuk mengesahkan injap memenuhi keperluan sistem anda.

Kesimpulan

Mengukur ainjap rama -ramadengan tepat memastikan prestasi yang sesuai, optimum, dan kebolehpercayaan jangka panjang. Dengan mengikuti panduan ini dan mempertimbangkan semua dimensi kritikal, anda dengan yakin boleh memilih atau menggantikan injap rama -rama yang mengintegrasikan dengan lancar ke dalam sistem anda.
