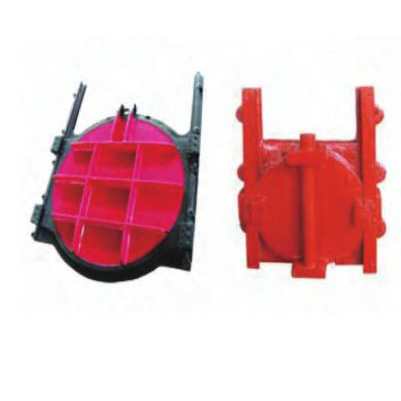

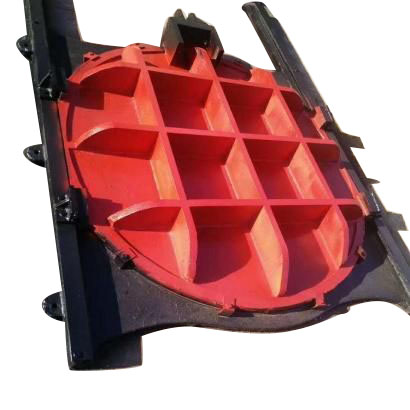

Cast Iron Round dan Square Penstock Gate

Fyl adalah pengilang dan pembekal gerbang persegi dan persegi persegi di China. Pasukan kami mempunyai pengalaman industri bertahun -tahun, dan menyokong pengeluaran tersuai. Pada masa yang sama, kami juga akan menawarkan perkhidmatan yang komprehensif dan perkhidmatan selepas jualan, selamat datang untuk menghubungi kami sekarang.

Hantar Pertanyaan

Penerangan Produk

Pengenalan Produk

Cast Iron Round dan Square Penstock Gate adalah pintu yang boleh memintas, mengorek, atau menyesuaikan paras air. Ia boleh digunakan dengan hoist yang berbeza termasuk manual dan elektrik. Produk ini boleh memainkan peranan dalam pelbagai struktur rawatan air, kemudahan pemeliharaan air atau adegan pengairan pertanian. Komponen strukturnya termasuk peranti penghantaran, kurungan, batang skru, pintu, bingkai pintu, baji, dll.

Ciri -ciri produk

Bahan: besi tuang kelabu berkualiti tinggi atau besi mulur.

Panduan Keretapi: Susunan simetri, bolt keluli tahan karat mencari pin yang disambungkan ke hujung bingkai pintu di kedua -dua belah pihak. Jika anda menghadapi injap kecil atau sederhana, anda boleh menyambungkannya bersama-sama. Panjangnya adalah setengah hingga satu pertiga daripada ketinggian pembukaan penuh pintu.

Pengedap: Diperbuat daripada jalur tembaga yang diproses dengan ketepatan atau getah sebagai bahan mentah, terasing dicapai, dan pengedapnya baik.

Penggunaan: Tenaga tenaga kerja, motor elektrik atau peranti pneumatik boleh digunakan. Mekanisme hidraulik memacu peranti penghantaran untuk merealisasikan pergerakan aci pintu dan akhirnya membimbing pintu untuk membuka dan menutup.

Fungsi: Bekalan air atau peraturan paras air.

Kelebihan: Cor Iron Round dan Square Penstock Gate mempunyai kekuatan struktur yang tinggi, ketegaran yang baik, rintangan haus, rintangan kakisan, dan kapasiti galas tekanan yang sangat baik.

Pasang nota

Untuk pusingan besi bulat dan pintu persegi Penstock, terutamanya spesifikasi kecil seperti DN200mm, DN300mm dan DN400mm, kaedah pemasangan keseluruhan biasanya diterima pakai, dan bukannya memisahkan bingkai pintu dari badan pintu dan memasangnya satu demi satu.

Cadangan ini didasarkan pada pertimbangan teknikal yang ketat: proses pemasangan berasingan bingkai pintu dan badan pintu mempunyai risiko yang tinggi menyebabkan struktur bingkai pintu menjadi cacat. Deformasi sedemikian mungkin bukan sahaja menyebabkan prestasi pengedap pintu merosot, yang membawa kepada kebocoran air, tetapi juga boleh mengganggu operasi normal angkat, dengan itu mempengaruhi kestabilan dan keselamatan seluruh sistem konservasi air.

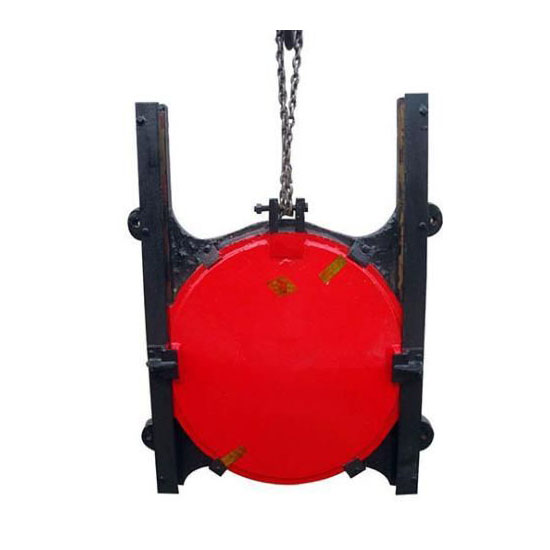

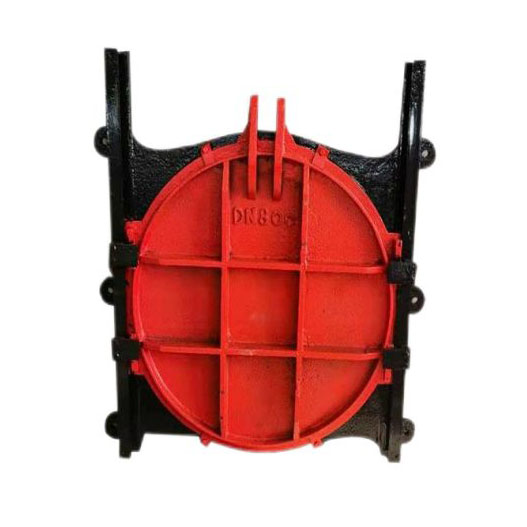

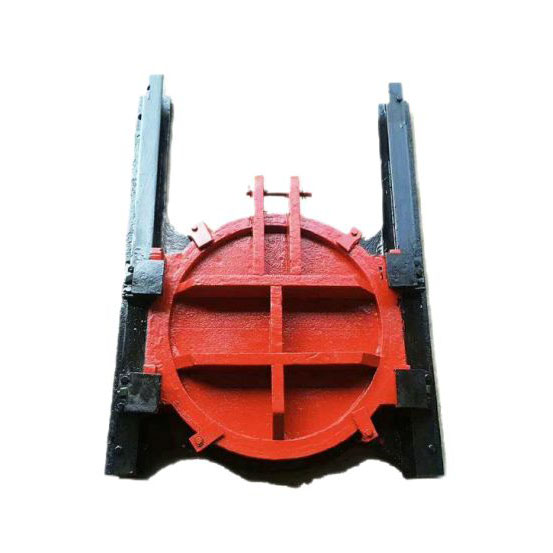

Penstock jenis bulat

Saiz dan struktur sebenar bergantung pada permintaan pelanggan

Ø200-Ø1200 saiz jenis bulat

Jenis	Saiz D	Pasang saiz （mm）							Operasi (1）	Paras air （m）
Jenis	Saiz D	A	B	D1	H	F	n × d	Ø1	Operasi (1）	Paras air （m）
MXY-200	200	382	210	230	450	100	4 × M16	18	0.5	4
MXY-250	250	426	250	280	550	100	4 × M18	20	0.5	4
MXY-300	300	494	300	330	650	100	4 × m20	22	0.5	4
MXY-400	400	586	400	430	800	100	4 × m22	24	1	4
MXY-450	450	642	450	482	900	110	4 × m22	24	1	4
MXY-500	500	706	500	534	1000	110	4 × m24	28	1	4
MXY-600	600	826	600	636	1200	120	4 × m24	28	2	6
MXY-700	700	940	700	738	1400	120	4 × m24	28	2	6
MXY-800	800	1040	800	840	1600	120	4 × M27	32	2	6
MXY-900	900	1290	900	950	1800	120	4 × M27	32	3	6
MXY-1000	1000	1380	1000	1050	2000	140	4 × M30	35	3	6
MXY-1200	1200	1600	1200	1250	2400	140	4 × M36	42	3	6

Ø1400-Ø2000 saiz jenis bulat

Jenis	Saiz D	Pasang saiz （mm）						Operasi (1）	Paras air （m）
Jenis	Saiz D	B	D1	F	Ed	H	n × d	Operasi (1）	Paras air （m）
MXY-1400	1400	1570	1400	80	28	2300	4 × 525	3	6
MXY-1500	1500	1680	1540	100	28	2500	4 × 575	5	6
MXY-1600	1600	1780	1640	100	28	2600	4 × 600	5	6
MXY-1700	1700	1880	1740	100	28	2800	4 × 650	5	6
MXY-1800	1800	1980	1840	100	28	2600	4 × 675	8	6
MXY-1900	1900	2100	1940	120	28	3100	4 × 725	8	6
MXY-2000	2000	2200	2040	120	28	3200	4 × 750	8	6
