Panduan Pemilihan, Pemasangan, Penyelesaian Masalah & Penyelenggaraan Butterfly Valve

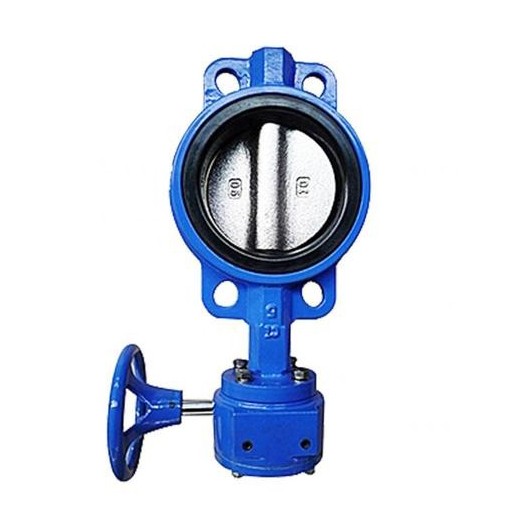

Teras kepadainjap rama-ramateknologi terletak pada reka bentuk "sipi". Struktur yang berbeza sesuai dengan keadaan kerja yang jauh berbeza.
| taip | Reka bentuk | Ciri-ciri | Terbaik Untuk |
|---|---|---|---|
| Konsentrik / Sifar-offset | Pusat aci, pusat cakera dan pusat badan semuanya sejajar. | Struktur ringkas, tetapi cakera sentiasa bergesel dengan tempat duduk semasa membuka/menutup. Haus tinggi, hayat perkhidmatan pendek. | Suhu biasa, tekanan rendah, perkhidmatan tidak kritikal (mis., pengagihan air). |
| Double-offset | Pusat aci diimbangi dari kedua-dua cakera dan pusat badan. | Cakera terangkat dari tempat duduk dengan cepat selepas dibuka, dengan sangat mengurangkan geseran dan kehausan. Lebih panjang umur. Boleh menggunakan kerusi logam untuk julat suhu yang lebih luas. | Jenis yang paling banyak digunakan – aplikasi industri am, HVAC, rawatan air. |
| Triple-offset | Menambah offset sudut ketiga pada paksi kon pengedap. | Pengedap adalah berdasarkan tekanan sentuhan, bukan ubah bentuk anjal. Menawarkan rintangan suhu tinggi, penutup kedap gelembung dan kebocoran minimum. | Perkhidmatan teruk – loji pengasingan gas wap, tekanan tinggi, kriogenik (LNG) dan PSA. |
Petua Pro: Untuk wap suhu tinggi atau perkhidmatan proses kritikal, sentiasa pilih injap dudukan logam tiga offset. Untuk saluran air ringkas, injap bergaris getah sepusat adalah mencukupi dan menjimatkan kos.
Panduan Pemasangan: Dua Butiran Yang Membuat atau Memecahkan Kerja
1. Padanan Bebibir – Injap Sebab #1 Tidak Akan Dibuka
Aduan medan yang sangat biasa ialah "injap tidak akan dibuka selepas pemasangan." Pelakunya hampir selalu menggunakan bebibir muka rata (FF) atau muka terangkat (RF) standard dan bukannya bebibir khusus injap rama-rama.
-
Masalahnya: Bebibir standard mempunyai diameter dalam (ID) yang lebih kecil. Apabila diperketatkan, ID bebibir memerangkap cakera secara fizikal, menghalangnya daripada berputar.
-
Pembaikan:
Sentiasa gunakan bebibir injap rama-rama yang disyorkan pengeluar (selalunya dengan ID yang lebih besar).
Sebelum pemasangan, ukur dan sahkan secara fizikal bahawa ID bebibir sepadan dengan diameter lubang dalam injap.
2. Kedudukan – Berikan Injap "Bilik Pernafasan"
-
Paip Lurus Hulu/Hilir: Pasang injap sekurang-kurangnya 4–6 diameter paip jauh dari pam, siku atau tee. Ini meminimumkan pergolakan dan getaran yang disebabkan oleh aliran, yang boleh merosakkan tempat duduk dan menjejaskan ketepatan kawalan.
-
Kedudukan Pemasangan: Semasa pemasangan, pastikan cakera dalam kedudukan terbuka retak (sebahagian terbuka) (~10–15°). Ini melindungi tempat duduk empuk daripada dicungkil tepi cakera jika hentaman tidak sengaja berlaku.
Penyelesaian masalah: Masalah & Penyelesaian Lapangan Biasa
| Masalah | Kemungkinan Punca | Penyelesaian |
|---|---|---|
| Kebocoran Merentasi Tempat Duduk (Kebocoran Dalaman) | 1. Serpihan (skala, sanga kimpalan) terperangkap pada permukaan pengedap. 2. Cakera tidak ditutup sepenuhnya (hentian had penggerak disalahlaraskan). 3. Tork bolt bebibir tidak sekata mengherotkan tempat duduk. | 1. Siram talian atau bersihkan kawasan pengedap secara manual. 2. Tentukur semula had perjalanan penggerak untuk memastikan penutupan penuh. 3. Tork semula bolt bebibir sama rata dalam corak bintang kepada nilai yang ditentukan. |
| Kebocoran pada Gasket Bebibir (Kebocoran Luaran) | 1. Gasket berumur atau tidak serasi dengan media. 2. Ketegangan bolt bebibir tidak sekata. | 1. Gantikan dengan gasket serasi media. 2. Gunakan sepana tork untuk mengetatkan bolt secara sekata mengikut spesifikasi. |
| Melekat / Sukar Dikendalikan | 1. Injap dibiarkan melahu terlalu lama (penimbunan karat atau sedimen pada batang/bearing). 2. Zarah pepejal memasuki kelegaan galas. | 1. Untuk injap melahu, kitarnya sekurang-kurangnya sekali sebulan untuk mengelakkan sawan. 2. Untuk injap yang dirampas, cuba ketuk cakera perlahan-lahan dengan palu sambil menyapu minyak tembus. Kes yang teruk mungkin memerlukan penggantian galas. |
| Kebocoran Batang (Kebocoran Pembungkusan) | 1. Bahan pembungkusan telah kering, usang atau tidak serasi secara kimia. 2. Batang tercalar, berkarat atau bengkok. | 1. Pilih pembungkusan yang betul untuk suhu/tekanan/media. 2. Gantikan batang dan pembungkusan. Sentiasa beroperasi perlahan-lahan untuk mengelakkan kerosakan batang akibat lonjakan tork secara tiba-tiba. |
Amalan Terbaik Penyelenggaraan – Mencegah Lebih Baik daripada Mengubati
-
Senaman Biasa: Untuk injap yang tidak kerap digunakan, operasikan injap terbuka sepenuhnya hingga tertutup sepenuhnya sekurang-kurangnya sebulan sekali. Ini menghalang cakera dan tempat duduk daripada "membeku" bersama disebabkan oleh sedimen atau kakisan kecil.
-
Pelinciran: Suntikan gris berasaskan litium atau disyorkan pengilang secara kerap ke dalam kelengkapan gris (jika dilengkapi). Ini amat kritikal dalam persekitaran pantai atau dengan kelembapan tinggi untuk mengelakkan kakisan batang/bearing.
-
Semak Kesihatan Penggerak:
Untuk penggerak elektrik: Semak voltan yang betul, had kefungsian suis dan paras minyak kotak gear.
Untuk penggerak pneumatik/hidraulik: Periksa kebocoran udara/minyak, kebersihan penapis dan tekanan bekalan yang konsisten.
- Pantau Kehausan Tempat Duduk: Jika anda perasan penggerak mengambil masa lebih lama untuk menutup injap sepenuhnya, kerusi empuk mungkin haus. Untuk perkhidmatan kritikal, pertimbangkan untuk menjadualkan penggantian tempat duduk sebelum kebocoran berlaku.
