Bagaimanakah Injap Diafragma Berfungsi dalam Sistem Kawalan Bendalir Industri?

Ringkasan Artikel

Injap diafragmadigunakan secara meluas dalam industri yang memerlukan kawalan aliran yang boleh dipercayai, pencegahan pencemaran, dan rintangan kakisan. Struktur ringkas dan mekanisme pengedap yang berkesan menjadikannya sesuai untuk aplikasi yang melibatkan bahan kimia yang agresif, buburan atau proses kebersihan. Artikel ini menerangkan cara injap diafragma berfungsi, struktur dalamannya, kelebihan utama dan cara memilih injap yang betul untuk keadaan industri tertentu. Ia juga menyerlahkan pertimbangan praktikal yang membantu pengguna mengelakkan masalah operasi biasa dan meningkatkan kebolehpercayaan sistem.

Jadual Kandungan

• Garis besar
• Apakah Injap Diafragma?
• Komponen Utama Injap Diafragma
• Bagaimanakah Injap Diafragma Berfungsi?
• Jenis Biasa Injap Diafragma
• Kelebihan Menggunakan Injap Diafragma
• Cara Memilih Injap Diafragma yang Betul
• Aplikasi Perindustrian Biasa
• Petua Penyelenggaraan untuk Kebolehpercayaan Jangka Panjang
• Soalan Lazim
• Hubungi Kami

Garis besar

• Pengenalan kepada teknologi injap diafragma
• Komponen teras dan bahan
• Mekanisme operasi
• Variasi reka bentuk injap
• Faedah dan ciri prestasi
• Industri aplikasi
• Pertimbangan pemilihan
• Garis panduan penyelenggaraan
• Soalan lazim

Apakah Injap Diafragma?

Injap diafragma ialah sejenis injap tutup dan kawalan yang menggunakan diafragma fleksibel untuk mengawal aliran bendalir. Tidak seperti injap tradisional yang bergantung pada sentuhan logam-ke-logam untuk pengedap, injap diafragma mengasingkan media kerja daripada mekanisme injap menggunakan membran elastomer. Reka bentuk ini memberikan prestasi pengedap yang sangat baik dan menghalang pencemaran.

Diafragma ditekan pada tempat duduk yang terletak di dalam badan injap untuk menghentikan aliran. Apabila penggerak mengangkat diafragma dari tempat duduk, bendalir boleh melalui injap. Oleh kerana komponen dalaman dipisahkan daripada laluan bendalir, injap diafragma amat sesuai untuk proses menghakis, melelas atau kebersihan.

Industri seperti pemprosesan kimia, rawatan air, pengeluaran farmaseutikal dan pembuatan makanan biasanya bergantung pada injap diafragma untuk pengawalan aliran yang selamat dan tepat.

Komponen Utama Injap Diafragma

Memahami struktur injap diafragma membantu pengguna menilai prestasi dan kebolehpercayaannya dengan lebih baik. Walaupun reka bentuk berbeza sedikit di kalangan pengeluar, kebanyakan injap diafragma terdiri daripada beberapa komponen penting.

Diafragma itu sendiri biasanya dibuat daripada bahan seperti EPDM, PTFE atau sebatian getah. Pilihan bahan diafragma bergantung pada keserasian kimia dan keperluan suhu cecair proses.

Bagaimanakah Injap Diafragma Berfungsi?

Prinsip pengendalian injap diafragma agak mudah tetapi sangat berkesan. Injap mengawal aliran bendalir dengan menggerakkan diafragma fleksibel ke arah atau menjauhi tempat duduk injap.

Apabila penggerak atau roda tangan diputar, batang injap bergerak ke bawah. Gerakan ini menolak pemampat, yang menekan diafragma dengan kuat pada tempat duduk di dalam badan injap. Sebaik sahaja diafragma menyentuh tempat duduk, laluan aliran menjadi tertutup sepenuhnya, menghentikan pergerakan bendalir.

Untuk membuka injap, penggerak mengangkat batang ke atas. Pemampat melepaskan tekanan pada diafragma, membolehkan ia bergerak dari tempat duduk. Bendalir kemudiannya boleh melalui badan injap dengan bebas.

Kerana diafragma mengasingkan bahagian mekanikal daripada bendalir, injap mengalami kurang kakisan dalaman dan pencemaran. Struktur ini juga mengurangkan risiko kebocoran berbanding dengan reka bentuk injap konvensional.

Jenis Biasa Injap Diafragma

Beberapa konfigurasi injap diafragma wujud untuk memenuhi keperluan operasi yang berbeza. Dua reka bentuk yang paling biasa ialah injap jenis weir dan lurus.

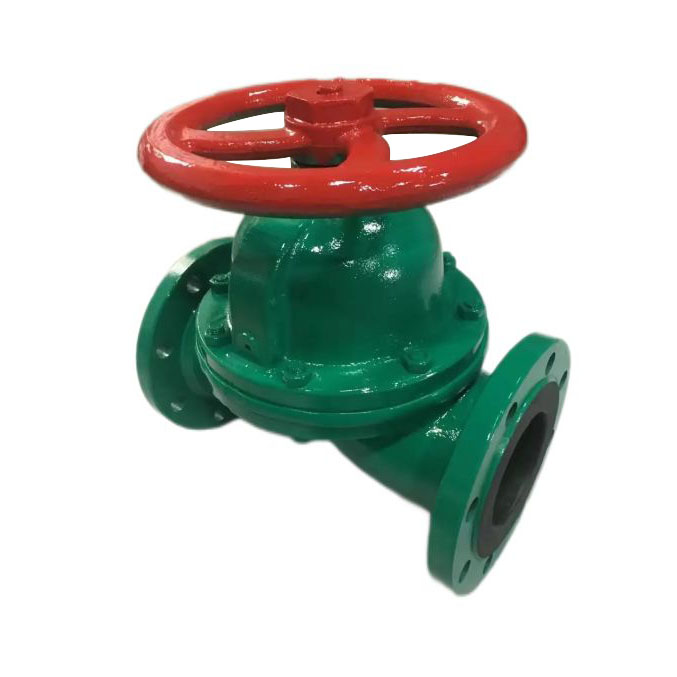

• Injap Diafragma Jenis Weir
  Reka bentuk ini mempunyai tempat duduk yang dinaikkan atau bendung di dalam badan injap. Diafragma menekan bendung untuk menutup injap. Ia memerlukan kurang perjalanan diafragma dan menawarkan hayat diafragma yang lebih lama.
• Injap Diafragma Lurus
  Reka bentuk ini menyediakan laluan aliran lurus dengan halangan minimum. Ia sering digunakan dalam aplikasi yang melibatkan cecair likat, buburan, atau pepejal.

Setiap jenis menawarkan kelebihan berbeza bergantung pada sifat bendalir dan keperluan sistem.

Kelebihan Menggunakan Injap Diafragma

Injap diafragma memberikan beberapa faedah yang menjadikannya menarik untuk proses perindustrian moden. Struktur unik mereka memberikan kebolehpercayaan operasi sambil meminimumkan risiko pencemaran.

• Prestasi pengedap kedap bocor yang sangat baik
• Pengasingan media kerja daripada bahagian mekanikal
• Rintangan tinggi terhadap bahan kimia yang menghakis
• Sesuai untuk buburan dan cecair likat
• Penyelenggaraan mudah dan penggantian diafragma
• Mengurangkan risiko pencemaran produk

Ciri-ciri ini membolehkan injap diafragma berfungsi dengan andal dalam persekitaran yang mencabar di mana jenis injap tradisional mungkin sukar.

Cara Memilih Injap Diafragma yang Betul

Memilih injap diafragma yang betul adalah penting untuk mengekalkan kecekapan sistem dan mengelakkan isu operasi. Beberapa faktor teknikal perlu dinilai semasa proses pemilihan.

Penilaian yang teliti terhadap faktor-faktor ini memastikan injap yang dipilih berfungsi dengan cekap sepanjang kitaran hayat operasinya.

Aplikasi Perindustrian Biasa

Injap diafragma digunakan secara meluas dalam industri yang memerlukan pengedap dan kawalan pencemaran yang boleh dipercayai. Fleksibiliti mereka menjadikannya sesuai untuk kedua-dua persekitaran perindustrian dan kebersihan.

• Loji pemprosesan kimia
• Kemudahan rawatan air dan air sisa
• Pengilangan farmaseutikal
• Pengeluaran makanan dan minuman
• Sistem buburan perlombongan
• Makmal bioteknologi

Syarikat sepertiTianjin Fuyaolai Technology Co., Ltd.mengeluarkan injap diafragma yang direka untuk memenuhi piawaian industri yang ketat. Injap mereka direka bentuk untuk ketahanan, rintangan kakisan dan kawalan aliran yang stabil merentas pelbagai aplikasi.

Petua Penyelenggaraan untuk Kebolehpercayaan Jangka Panjang

Walaupun injap diafragma mempunyai struktur yang agak mudah, penyelenggaraan rutin membantu memanjangkan hayat perkhidmatan dan mengekalkan prestasi optimum.

• Periksa diafragma secara berkala untuk mengesan tanda haus atau retak.
• Pastikan bolt dan pengikat kekal diketatkan dengan betul.
• Periksa getaran atau kebocoran luar biasa semasa operasi.
• Gantikan diafragma mengikut cadangan pengeluar.
• Sahkan operasi penggerak untuk pembukaan dan penutupan yang lancar.

Penyelenggaraan tetap menghalang kegagalan yang tidak dijangka dan memastikan operasi yang stabil dalam sistem industri kritikal.

Soalan Lazim

S1: Apakah yang menjadikan injap diafragma sesuai untuk cecair menghakis?

Diafragma mengasingkan cecair proses daripada komponen logam dalaman. Ini menghalang kakisan dan melindungi mekanisme injap daripada kerosakan kimia.

S2: Bolehkah injap diafragma mengendalikan buburan atau cecair likat?

ya. Injap diafragma lurus adalah amat berkesan untuk aplikasi buburan kerana ia menawarkan laluan aliran lancar yang mengurangkan penyumbatan.

S3: Berapa kerap diafragma perlu diganti?

Kekerapan penggantian bergantung pada keadaan operasi seperti tekanan, suhu dan pendedahan bahan kimia. Pemeriksaan biasa membantu menentukan bila penggantian diperlukan.

S4: Adakah injap diafragma sesuai untuk industri kebersihan?

ya. Kerana reka bentuk injap menghalang pencemaran dan membolehkan pembersihan mudah, injap diafragma digunakan secara meluas dalam industri farmaseutikal dan pemprosesan makanan.

Hubungi Kami

Memilih injap diafragma yang betul boleh meningkatkan keselamatan, kecekapan dan kebolehpercayaan sistem kawalan bendalir dengan ketara. Jika anda sedang mencari injap diafragma industri berkualiti tinggi,Tianjin Fuyaolai Technology Co., Ltd.menyediakan penyelesaian yang boleh dipercayai yang disesuaikan dengan pelbagai aplikasi perindustrian.

Lawati halaman produk untuk meneroka spesifikasi terperinci dan konfigurasi yang tersedia:
https://www.fuyaolaivalve.com/diaphragm-valve

Pasukan teknikal kami bersedia untuk membantu anda memilih injap yang paling sesuai untuk keperluan projek anda.Hubungi kamihari iniuntuk menerima bimbingan profesional, butiran produk dan penyelesaian tersuai untuk sistem kawalan bendalir anda.
