Pengenalan injap rama-rama

Injap rama -ramaadalah injap giliran suku yang popular untuk perkhidmatan on-off atau modulating. Mereka ringan, mempunyai jejak pemasangan kecil, kos yang lebih rendah, operasi cepat, dan boleh didapati dengan saiz orifis yang besar. "Rama -rama" adalah cakera yang disambungkan ke batang. Apabila injap dibuka, cakera berputar untuk membolehkan cecair melewati. Ia ditutup apabila rod berputar cakera dengan seperempat giliran ke kedudukan serenjang ke arah aliran. Dalam artikel ini, anda akan mempelajari bagaimana injap rama -rama berfungsi, apakah jenis injap rama -rama yang berlainan, apa pilihan penggerak yang tersedia untuk injap ini, dan banyak lagi.

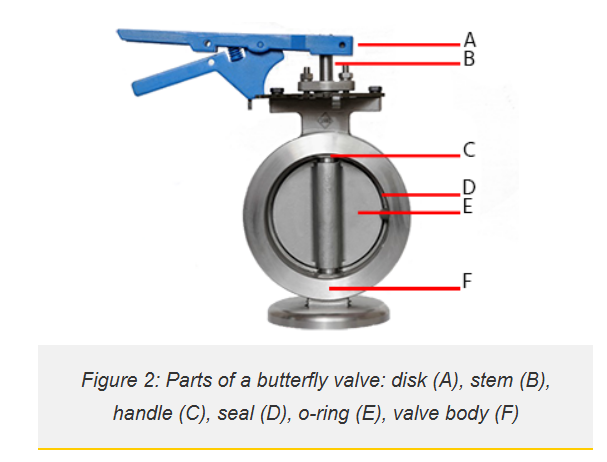

Prinsip injap OperasiButterfly mempunyai pembinaan yang agak mudah. Rajah 2 menunjukkan komponen utama injap rama -rama, yang merupakan badan, meterai, cakera, dan batang. Cakera (Rajah 2 berlabel E) injap rama -rama sejajar dengan pusat paip yang disambungkan dan batang (Rajah 2 berlabel B) menghubungkan ke penggerak atau pemegang di luar injap. Dalam kedudukan tertutup, cakera berserenjang dengan aliran, seperti yang ditunjukkan dalam Rajah 2, dan meterai terhadap kerusi injap (Rajah 2 berlabel d). O-ring (Rajah 2 berlabel C) dalam meterai pembungkusan batang terhadap kebocoran di sepanjang batang. Apabila penggerak atau pemegang berputar batang injap rama -rama 90 °, cakera juga berputar 90 ° menjadi selari dengan aliran. Putaran separa membolehkan alirannya dilancarkan atau berkadar.

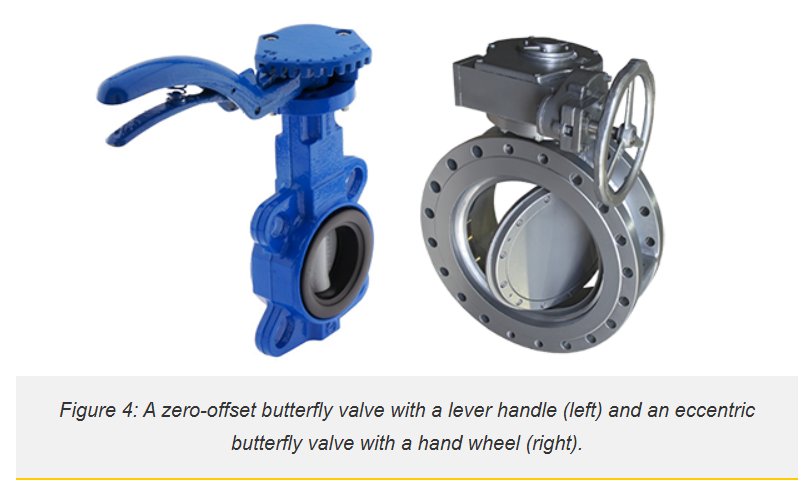

Jenis injap ValvesButterfly Butterfly datang dalam reka bentuk yang berbeza, masing -masing melayani aplikasi tertentu dan julat tekanan. Injap rama -rama boleh dikategorikan berdasarkan reka bentuk penutupan cakera mereka, reka bentuk sambungan, dan kaedah penggerak.DISC Reka bentuk injapbutterfly boleh menjadi sepusat atau eksentrik bergantung kepada lokasi batang yang berkaitan dengan pusat cakera dan sudut permukaan tempat duduk injap. Batang melepasi pusat cakera, dan tempat duduk adalah pinggir diameter di dalam badan injap (Rajah 4 di sebelah kiri). Reka bentuk injap sifar ini dikenali sebagai duduk tahan lama kerana pengedap yang cekap bergantung pada fleksibiliti kerusi getah. Apabila ditutup, cakera pertama kali bersentuhan dengan tempat duduk di sekitar 85 ° semasa putaran 90 °. Injap rama-rama sepusat sesuai untuk julat tekanan rendah.
