Apakah perbezaan antara injap rama -rama eksentrik tunggal, berganda dan tiga kali ganda?

1. Injap rama -rama pusat

Ciri -ciri struktur jenis iniinjap rama -ramaadalah bahawa paksi batang injap, pusat plat rama -rama, dan pusat badan berada dalam kedudukan yang sama. Strukturnya mudah dan mudah dikeluarkan. Injap rama-rama yang dipenuhi getah biasa tergolong dalam kategori ini. Kelemahannya adalah bahawa plat rama -rama dan kerusi injap sentiasa dalam keadaan penyemperitan dan mengikis, jarak rintangan adalah besar, dan pakaiannya cepat. Untuk mengatasi penyemperitan dan mengikis dan memastikan prestasi pengedap, kerusi injap pada dasarnya diperbuat daripada bahan elastik seperti getah atau polytetrafluoroethylene, tetapi ia juga terhad oleh suhu yang digunakan. Inilah sebabnya orang secara tradisinya percaya bahawa injap rama -rama tidak tahan terhadap suhu tinggi.

2. Injap rama -rama eksentrik tunggal

Untuk menyelesaikan masalah penyemperitan plat rama -rama dan tempat duduk injap injap rama -rama sepusat, injap rama -rama eksentrik tunggal dihasilkan. Ciri -ciri strukturnya adalah bahawa paksi batang injap menyimpang dari pusat plat rama -rama, supaya bahagian atas dan bawah plat rama -rama tidak lagi menjadi paksi putaran, dan bahagian atas dan bawah plat rama -rama dan kerusi injap tersebar dan dikurangkan. Penyemperitan yang berlebihan. Walau bagaimanapun, disebabkan oleh struktur eksentrik tunggal, fenomena mengikis antara plat rama -rama dan kerusi injap tidak hilang semasa proses pembukaan dan penutupan injap, dan julat aplikasi adalah serupa dengan injap rama -rama sepusat, jadi ia tidak digunakan secara meluas.

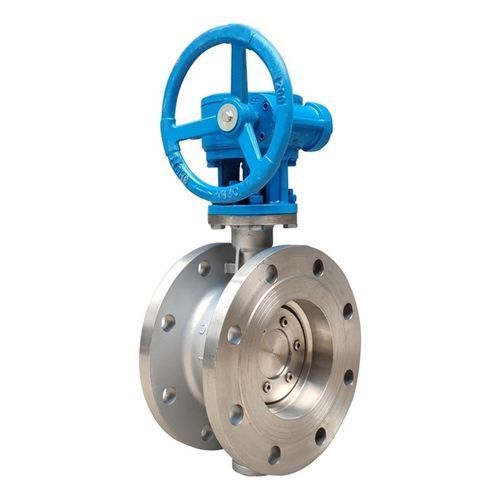

3. Injap rama -rama eksentrik berganda

Theinjap rama -rama eksentrik berganda, yang paling banyak digunakan pada masa ini, diperbaiki lagi berdasarkan injap rama -rama eksentrik tunggal. Ciri strukturnya ialah paksi batang injap menyimpang dari kedua -dua pusat plat rama -rama dan pusat badan. Kesan eksentrik ganda membolehkan plat rama -rama untuk segera melepaskan diri dari tempat duduk injap selepas injap dibuka, sangat menghapuskan penyemperitan yang berlebihan yang tidak perlu dan mengikis di antara plat rama -rama dan kerusi injap, mengurangkan rintangan pembukaan, mengurangkan haus, dan meningkatkan kehidupan kerusi injap. Pengurangan ketara dalam mengikis juga membolehkan injap rama -rama eksentrik berganda menggunakan kerusi injap logam, yang meningkatkan penggunaan injap rama -rama dalam medan suhu tinggi. Walau bagaimanapun, kerana prinsip pengedapnya tergolong dalam struktur pengedap kedudukan, iaitu, permukaan pengedap plat rama -rama dan tempat duduk injap adalah dalam hubungan, dan ubah bentuk elastik yang disebabkan oleh plat rama -rama yang memerah kerusi injap menghasilkan kesan pengedap, keperluan kedudukan penutup adalah sangat tinggi (terutamanya tempat duduk logam), dan kapasiti tekanan adalah rendah. Inilah sebabnya orang secara tradisinya percaya bahawa injap rama -rama tidak tahan terhadap tekanan tinggi dan mempunyai kebocoran yang besar.

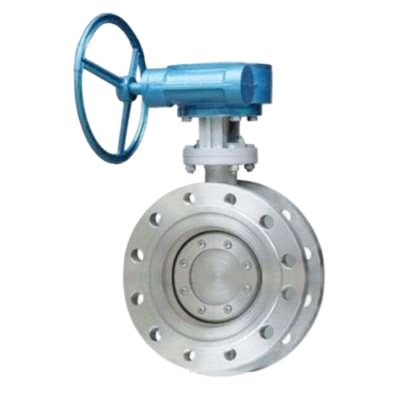

4. injap rama -rama eksentrik tiga

Untuk tahan terhadap suhu tinggi, meterai keras mesti digunakan, tetapi kebocorannya besar; Untuk mempunyai kebocoran sifar, meterai lembut mesti digunakan, tetapi mereka tidak tahan terhadap suhu tinggi. Untuk mengatasi percanggahan injap rama -rama eksentrik berganda,injap rama -ramaadalah eksentrik untuk kali ketiga. Ciri strukturnya ialah walaupun kedudukan paksi batang injap eksentrik berganda adalah eksentrik, paksi kerucut permukaan pengedap plat rama -rama dibelokkan ke paksi silinder badan. Maksudnya, selepas eksentrik ketiga, bahagian pengedap plat rama -rama tidak lagi bulatan yang benar, tetapi elips, dan bentuk permukaan pengedapnya adalah asimetrik, satu sisi cenderung ke garis tengah badan, dan sisi lain selari dengan garis tengah badan.

Ciri terbesar eksentrik ketiga ini ialah ia secara asasnya mengubah struktur pengedap. Ia tidak lagi menjadi meterai kedudukan, tetapi meterai kilasan, iaitu, ia tidak bergantung pada ubah bentuk elastik kerusi injap, tetapi bergantung sepenuhnya pada tekanan permukaan sentuhan kerusi injap untuk mencapai kesan pengedap. Oleh itu, masalah kebocoran sifar kerusi injap logam diselesaikan dalam satu kejatuhan, dan kerana tekanan permukaan sentuh adalah berkadar dengan tekanan sederhana, tekanan tinggi dan rintangan suhu tinggi juga diselesaikan.
